المكثف المتغير هو مكون كهربائي رائع يلعب دورًا حاسمًا في مجموعة واسعة من الأجهزة والأنظمة الإلكترونية. كمورد للمكثفات، فقد شهدت بنفسي تنوع وأهمية المكثفات المتغيرة في التكنولوجيا الحديثة. في هذه التدوينة، سوف أتعمق في العمل الداخلي للمكثفات المتغيرة، واستكشف بنائها، ومبادئ التشغيل، والتطبيقات.
بناء المكثفات المتغيرة
تم تصميم المكثفات المتغيرة بحيث تحتوي على سعة يمكن ضبطها على نطاق معين. وتتكون عادةً من مجموعتين من الصفائح الموصلة، واحدة ثابتة والأخرى متحركة. ترتبط الألواح المتحركة بعمود يمكن تدويره أو تعديله، مما يسمح بتغيير المسافة بين اللوحات. يؤثر هذا التغيير في فصل اللوحة بشكل مباشر على سعة المكثف.
هناك عدة أنواع من المكثفات المتغيرة، ولكل منها هيكلها وتصميمها الفريد. أحد الأنواع الشائعة هو مكثف الهواء المتغير. في مكثف متغير الهواء، يتم فصل الألواح عن طريق الهواء. عادة ما يتم ترتيب الألواح المتحركة بطريقة يمكن تدويرها لزيادة أو تقليل مساحة التداخل بين الألواح الثابتة والمتحركة. مع تغير المنطقة المتداخلة، تتغير أيضًا السعة.
نوع آخر هو مكثف الانتهازي. مكثفات التشذيب عبارة عن مكثفات صغيرة قابلة للتعديل تُستخدم غالبًا لضبط الدوائر الإلكترونية. عادة ما تكون مصنوعة من مواد عازلة من السيراميك أو الميكا. يمكن ضبط سعة مكثف التشذيب عن طريق تدوير برغي صغير أو باستخدام أداة خاصة لتغيير المسافة بين اللوحات.
مبادئ التشغيل
يتم تحديد سعة المكثف بالصيغة (C=\frac{\epsilon A}{d})، حيث (C) هي السعة، (\epsilon) هي السماحية للمادة العازلة بين الألواح، (A) هي مساحة الألواح المتداخلة، و(d) هي المسافة بين الألواح.
في المكثف المتغير، يتم تغيير السعة عن طريق تغيير إما منطقة التداخل (A) أو المسافة (d) بين الألواح. عندما تزداد مساحة التداخل بين الصفائح، تزداد السعة نظرًا لوجود مساحة أكبر ليعمل عليها المجال الكهربائي. على العكس من ذلك، عندما تقل مساحة التداخل، تنخفض السعة.
وبالمثل، عندما تقل المسافة بين اللوحين، تزداد السعة لأن المجال الكهربائي بين اللوحين يصبح أقوى. عندما تزيد المسافة بين اللوحات، تقل السعة.
على سبيل المثال، في مكثف متغير الهواء، حيث يتم تدوير الألواح المتحركة لزيادة مساحة التداخل مع الألواح الثابتة، تزداد السعة. في مكثف القطع، يؤدي تدوير المسمار لتقليل المسافة بين الألواح إلى زيادة السعة.
تطبيقات المكثفات المتغيرة
تُستخدم المكثفات المتغيرة في مجموعة متنوعة من التطبيقات في مختلف الصناعات. أحد التطبيقات الأكثر شيوعًا هو في دوائر ضبط الراديو. في جهاز استقبال الراديو، يتم استخدام مكثف متغير لضبط محطات الراديو المختلفة. من خلال ضبط سعة المكثف المتغير، يمكن تغيير تردد الرنين لدائرة الضبط، مما يسمح للراديو باستقبال الإشارات بترددات مختلفة.
تستخدم المكثفات المتغيرة أيضًا في دوائر المذبذب. المذبذبات هي دوائر إلكترونية تولد إشارات دورية. باستخدام مكثف متغير في دائرة مذبذب، يمكن تعديل تردد الإشارة المولدة. وهذا مفيد في تطبيقات مثل مولدات الإشارة ومُركبات التردد.
وبالإضافة إلى ذلك، يتم استخدام المكثفات المتغيرة في دوائر مطابقة المعاوقة. تعد مطابقة المعاوقة أمرًا مهمًا في الأنظمة الإلكترونية لضمان أقصى قدر من نقل الطاقة بين المكونات المختلفة. يمكن استخدام مكثف متغير لضبط مقاومة الدائرة لتتناسب مع مقاومة مكون آخر، مثل الهوائي أو خط النقل.
عروض المكثفات لدينا

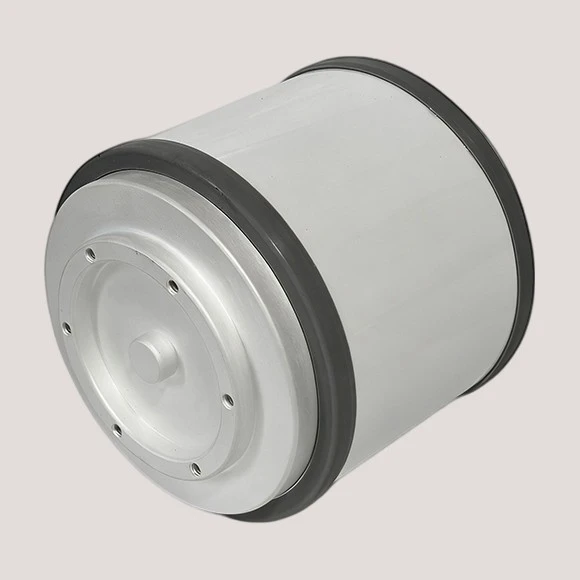

كمورد للمكثفات، فإننا نقدم مجموعة واسعة من المكثفات المتغيرة لتلبية الاحتياجات المتنوعة لعملائنا. لدينامكثف فراغ، والتي تشتهر بجهدها العالي وأدائها العالي التردد. تُستخدم المكثفات الفراغية غالبًا في تطبيقات مثل أجهزة إرسال الراديو، ومسرعات الجسيمات، وأنظمة الترددات اللاسلكية عالية الطاقة.
ملكنامكثف سيرالينكهي خيار شعبي آخر. توفر مكثفات سيرالينك كثافة طاقة عالية وقدرات شحن وتفريغ سريعة، مما يجعلها مناسبة لتطبيقات مثل السيارات الكهربائية وأنظمة الطاقة المتجددة وتطبيقات الطاقة النبضية.
نحن نقدم أيضامكثف مدمج، والتي تم تصميمها لتوفير المساحة في الأجهزة الإلكترونية. تعتبر هذه المكثفات مثالية للاستخدام في الأجهزة الإلكترونية المحمولة، مثل الهواتف الذكية والأجهزة اللوحية والأجهزة القابلة للارتداء.
تواصل معنا للشراء والاستشارة
إذا كنت بحاجة إلى مكثفات متغيرة لمشاريعك الإلكترونية، فنحن هنا لمساعدتك. يمكن لفريق الخبراء لدينا تزويدك بمعلومات مفصلة حول منتجاتنا، ومساعدتك في اختيار المكثف المناسب لتطبيقك، وتقديم الدعم الفني طوال عملية الشراء. سواء كنت من هواة الإلكترونيات الصغيرة أو شركة تصنيع واسعة النطاق، فلدينا المنتجات والخدمات التي تلبي احتياجاتك.
مراجع
- Boylestad، RL، & Nashelsky، L. (2018). الأجهزة الإلكترونية ونظرية الدوائر. بيرسون.
- سيدرا، AS، وسميث، KC (2015). الدوائر الإلكترونية الدقيقة. مطبعة جامعة أكسفورد.
- دورف، RC، وسفوبودا، JA (2019). مقدمة في الدوائر الكهربائية. وايلي.
